VDE0620 Plugs and Socket Outlet Gauge

Measurement & Analysis Instruments > Safety Instrument
Product Type: Testing Equipment
Standard:
Item No.: LX-VDE
Include CNAS & ILAC Calibration Certificate
E-mail: info@iec-equipment.com
Made in China
Please contact us for more detailed pdf files.

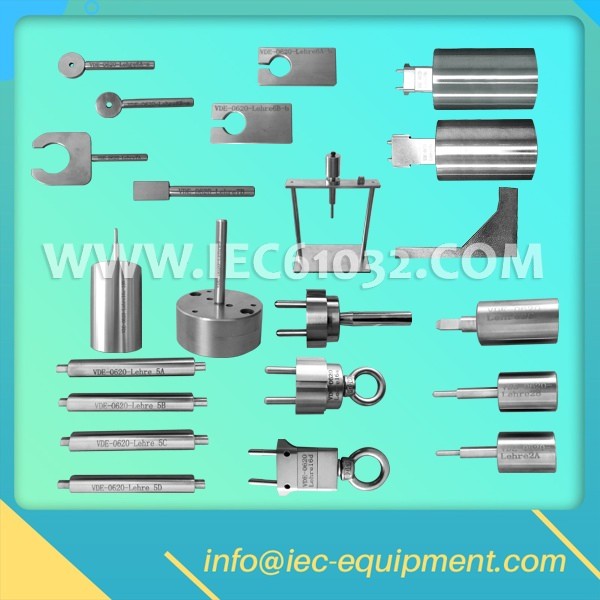

VDE0620 Plugs and Socket Outlet Gauge

Germany plug and socket gauge is strictly designed and manufactured according to the relevant standard requirements of VDE0620-1:2010.

This plug and socket test gauge is mainly used to test and inspect whether the structure and size of plugs and sockets conform to VDE0620-1:2010 standards. And the mainly application industries is electronics, electrical appliances, plugs and sockets and other similar areas.

No.	Seite	Details	Qty
1	DIN-VDE0620-1-Lehre1	Größe der Steckerstift-Einführungsöffnungen	3 pcs
2	DIN-VDE0620-1-Lehre2	Prüfung der kleinsten Öffnungsweite und der kleinsten Abzugskraft der Kontaktbuchsen	2 pcs
3	DIN-VDE0620-1-Lehre3	Einführbarkeit zweipoliger Stecker	1 pcs
4	DIN-VDE0620-1-Lehre4	Einführbarkeit zweipoliger Stecker mit seitlichen Schutzkontakten	1 pcs
5	DIN-VDE0620-1-Lehre5	Prüfung des Abstandes bis zur erstmaligen Kontaktgabe	1 set/4 pcs
6	DIN-VDE0620-1-Lehre6	Stiftdurchmesser	1 set/4 pcs
7	DIN-VDE0620-1-Lehre7	Prüfung des Stiftabstandes bei Steckern 2P + AC 16 A und 2P AC 16 A	1 set/2 in 1
8	DIN-VDE0620-1-Lehre8	Prüfung der größten Öffnungsweite der Kontaktbuchsen	1 pcs
9	DIN-VDE0620-1-Lehre9	Auswechselbarkeit	1 pcs
10	DIN-VDE0620-1-Lehre10-A	Prüfung auf Unmöglichkeit des einpoligen Einführens A	1 pcs
11	DIN-VDE0620-1-Lehre10-B	Prüfung auf Unmöglichkeit des einpoligen Einführens B	1 pcs
12	DIN-VDE0620-1-Lehre11	Prüfung der Nichteinführbarkeit zweipoliger Stecker ohne Schutzkontakt	1 pcs
13	DIN-VDE0620-1-Lehre12	Prüfung auf Unmöglichkeit des einpoligen Einführens von Steckern in Steckdosen	1 set/4 pcs
14	DIN-VDE0620-1-Lehre13	Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch und von aktiven Teilen von Steckdosen mit höherem Schutzgrad	1 set
15	DIN-VDE0620-1-Lehre14	Prüfung der seitlichen Schutzkontakte	1 pcs
16	DIN-VDE0620-1-Lehre15	Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch nach der Prüfung des bestimmungsgemäßen Betriebs	1 set
17	DIN-VDE0620-1Fig15	Gauge	1 pcs
18	DIN-VDE0620-1-Lehre16a	Prüfung der größten Abzugskraft des Steckers 2P + AC 250 V 16 A	1 pcs
19	DIN-VDE0620-1-Lehre16b	Lehre zur Prüfung der größten Abzugskraft des Steckers	1 pcs
19	DIN-VDE0620-1-Lehre16b	3P + N + AC 400/230 V 16 A	1 pcs
20	DIN-VDE0620-1-Lehre16c	Prüfung der größten Abzugskraft des Steckers AC 400/230 V 25 A	1 pcs
21	DIN-VDE0620-1-Lehre16d	Prüfung der größten Abzugskraft des Steckers 2P AC 250 V 2,5 A	1 pcs
22	DIN-VDE0620-1-Lehre16e	Prüfung der größten Abzugskraft der Kontaktbuchse des Steckers nach DIN 49441 Form R2	1 pcs
23	DIN-VDE0620-1-Lehre17	Prüfung des Umrisses von Kappen und Abdeckungen (Dicke: ca. 2 mm)	1 pcs
24	DIN-VDE0620-1-Lehre18	Prüfung von Rillen, Löchern und Hinterschneidungen	1 pcs
25	DIN-VDE0620-1-Lehre19a	Messung der Kraft zum Öffnen des Shutters für Steckdosen 16 A, 250 V~nach DIN 49440-1	1 pcs
26	DIN-VDE0620-1-Lehre19b	Messung der Kraft zum Öffnen des Shutters für Steckdosen 2,5 A, 250 V~ nach DIN 49440-2 und DIN 49437	1 pcs
27	DIN-VDE0620-1-EN50075	Test the interchangeability of plug gauge	1 pcs
28	DIN-VDE0620-1-49440-L1	49440 - L1 - the IPX4 test socket	1 pcs
29	DIN-VDE0620-1-49440-L2	49440 - L2 - the IPX4 test socket	1 pcs
30	DIN-VDE0620-1-L1-L2	Poles with grounding plug diameter gauge and test equipment	1 set/3 pcs
31	DIN-VDE0620-1-Bild15	Vorrichtung zur Prüfung der Stabilität von seitlichen Schutzkontakten	1 set
32	DIN-VDE0620-1-Bild14	Vorrichtung zur Messung der Kontaktkraft bei seitlichen Schutzkontakten	1 set
33	DIN-VDE0620-1-Bild43	Vorrichtung zur Prüfung der seitlichen Schutzkontakte	1 set/2 pcs
